Tên thương hiệu: | Wotech |
Số mẫu: | WBC-860.0C-B-S(KE) |

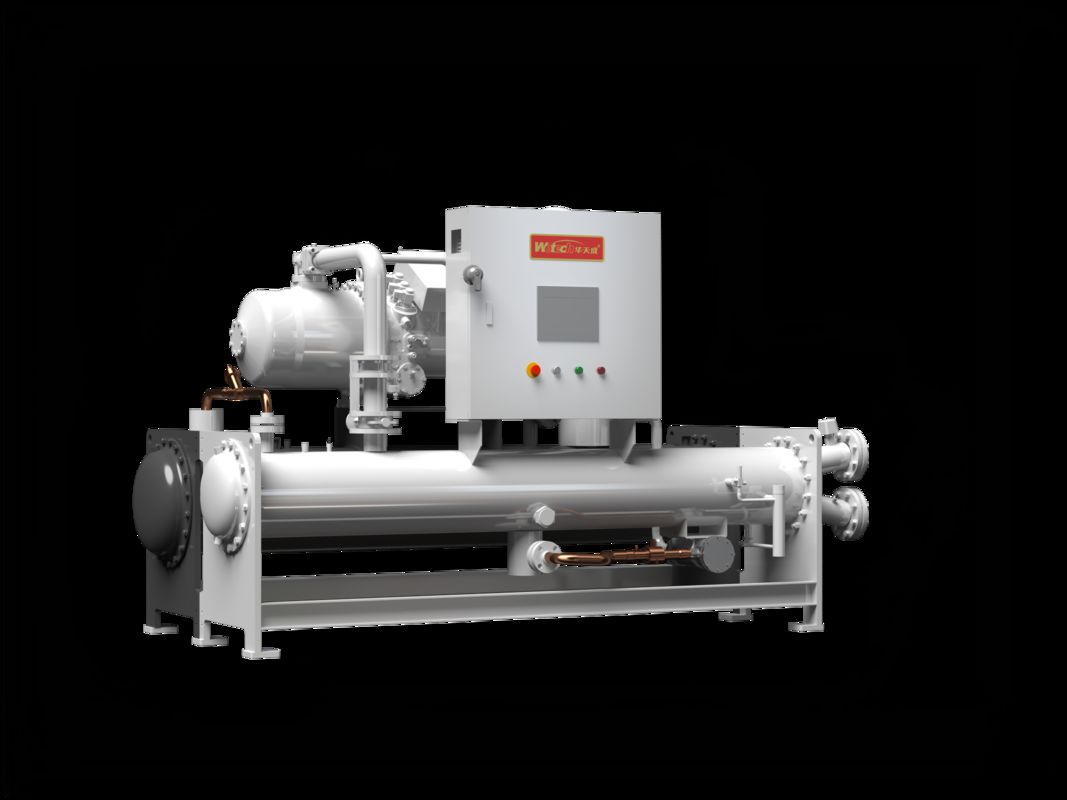

Giải pháp làm mát công nghiệp làm mát bằng nước làm mát chính xác cho sản xuất & sản xuất
Máy nén hiệu suất cao
Máy nén hai vít hiệu suất cao
Tính năng điều chế công suất phân đoạn hoặc không bước, cho phép máy nén điều chỉnh đầu ra dựa trên yêu cầu nhiệt độ quy trình - tối đa hóa hiệu quả năng lượng.Thiết kế bán kín loại bỏ sự cần thiết cho các con dấu trục, giải quyết các vấn đề rò rỉ và cải thiện độ tin cậy tổng thể.Bao gồm hồ sơ rotor bất đối xứng mới nhất, với một rotor nam 5 lobe và rotor nữ 6 lobe.Chúng được nghiền chính xác bằng cách sử dụng máy nghiền chính xác cao đặc biệt để đảm bảo khoảng trống răng tối ưu và duy trì hiệu quả thể tích cao ngay cả trong hoạt động liên tục.
Được trang bị một động cơ có hiệu suất cao, kín mà là kháng fluorine, năng lượng hiệu quả, và rất đáng tin cậy.
loại bỏ sự cần thiết của một trục truyền, đảm bảo mất mát năng lượng tối thiểu và hiệu quả cơ học cao.
Cổng xả:Được trang bị van kiểm soát để ngăn chặn xoay ngược của máy nén trong thời gian tắt điện tử Phương tiện bảo vệ: giám sát nhiệt độ xả, nhiệt độ động cơ và điện áp theo thời gian thực;bảo vệ
máy nén trong khi hoạt động bất thường.
Desiqn bán kín:Không có vấn đề rò rỉ niêm phong trục. Động cơ và thân xe được thiết kế riêng biệt để bảo trì dễ dàng hơn.
Dùng bộ tách dầu hiệu quả cao: Xây dựng sắt ductile ntearated giảm tiếng ồn 50%, Sử dụng lưới lọc chính xác cao với hiệu quả tách dầu lên đến 99,79%,đảm bảo mức dầu phù hợp trong máy nén và cải thiện hiệu quả trao đổi nhiệt của máy bay bay.
Máy quay hai vít:Mảng răng không đối xứng mới nhất với sự khác biệt áp suất giữa răng tối thiểu và các cửa ngược, dẫn đến hiệu quả thể tích cao.
Động cơ truyền động trực tiếp: Không mất năng lượng từ truyền tải cơ học, hiệu quả cao, vận hành máy nén tốc độ thấp và tiếng ồn thấp.
Các vòng bi chính xác cao:Lối xích chính xác cao nhập khẩu từ FAG (Đức) và SKF (Thụy Điển).
US LEESON Motor: Động cơ kín chống oxy hiệu quả cao với chất làm mát, giảm thiểu phát thải nhiệt và cải thiện hiệu quả năng lượng.
Cổng hút:Được trang bị van khép hút, cho phép bảo trì máy nén mà không cần thu hồi chất làm lạnh.
Bộ lọc dầu:Đảm bảo dầu bôi trơn sạch để ngăn chặn tắc nghẽn các thành phần chính như van mở rộng điện tử.
Máy ngưng tụ
Máy ngưng tụ hiệu suất cao
Với thiết kế cấu trúc kiểu chân cho màng chất lỏng mỏng và kháng nhiệt thấp.
Được trang bị bộ phân phối chất làm lạnh để đảm bảo dòng chảy đồng đều mà không có vùng chết.
Công nghệ sắp xếp ống tiên tiến mang lại hiệu quả truyền nhiệt cao.
Thiết kế làm mát dưới nhiều giai đoạn trong vùng làm mát dưới làm tăng đáng kể hiệu quả năng lượng tổng thể của đơn vị.
Máy bốc hơi
Máy bốc hơi hiệu suất cao
Máy bốc hơi hiệu quả cao đảm bảo phân phối chất làm lạnh đồng đều.It uses dedicated falling-film heat exchange tubes to improve heat transfer efficiency and reduce refrigerant chargeAdvanced CFD fluid simulation analysis is applied to select the optimal design for superior heat exchangeperformance.
Được trang bị bộ phân phối chất lỏng hai giai đoạn để phân phối đồng đều, trong khi lối ra của bộ bay hơi có thiết kế hút để ngăn chặn chất lỏng di chuyển vào máy nén.Công nghệ phân vùng nhóm ống không đồng đều đảm bảo chuyển nhiệt ổn định. Một cổng trả dầu độc lập được thiết kế để đảm bảo việc trả dầu hiệu quả trong điều kiện tải đầy đủ.
Thông số kỹ thuật
Mô hình số. | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
Mô tả | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
Tình trạng làm mát Nhiệt độ nước làm mát: W30-35°C Nhiệt độ nước lạnh: W17~12°C |
Khả năng làm mát(Phía người dùng) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
Năng lượng đầu vào | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
Hiện tại | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
Năng lượng đầu vào tối đa | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
Điện vào tối đa | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
Cung cấp điện | V/PH/HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | |
Máy ép | Loại | Cuộn | Cuộn | Cuộn | Cuộn | Đồ vít. | Đồ vít. | Đồ vít. | |
Chất làm mát | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
Số lượng | Đặt | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
Cách bắt đầu | bật/tắt | bật/tắt | bật/tắt | bật/tắt | bật/tắt | bật/tắt | bật/tắt | ||
Phạm vi điều chỉnh năng lượng | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
Máy bốc hơi | Loại | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | |
Dòng chảy nước ở phía nước lạnh | m3/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
Kháng nước ở phía nước lạnh | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
Giao diện phía nước lạnh | inch | G2 | G2 | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Phạm vi nhiệt độ dung dịch đông lạnh | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
Bộ ngưng tụ | Loại | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | Bụi trong vỏ | |
Dòng chảy nước ở phía nước lạnh | m3/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
Kháng nước ở phía nước lạnh | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
Giao diện phía nước lạnh | inch | G2 | G2 | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Phạm vi nhiệt độ dung dịch đông lạnh | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
Khối chứa nước | L | 150 | 200 | 300 | 600 | / | / | / | |
Kích thước đơn vị | L / W / H | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
Trọng lượng đơn vị | kg | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
Hoạt động trọng lượng | kg | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
