| Tên thương hiệu: | Wotech |
| Số mẫu: | WBC-200RTP-B-S(KE-QXF) |

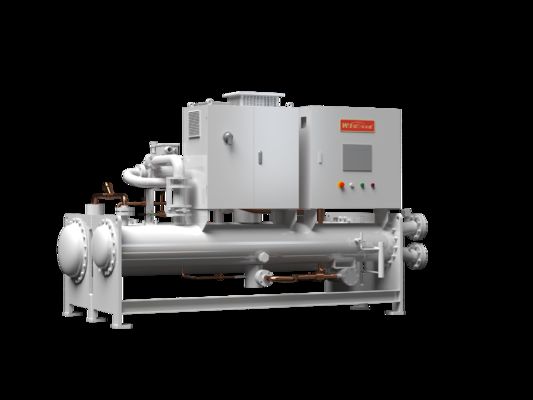

Không dầu Inverter Air Suspension Centrifugal Chiller lý tưởng cho các tòa nhà thương mại, bệnh viện, trung tâm dữ liệu
Tiết kiệm năng lượng và không sử dụng dầu
●Công nghệ treo không khí
Thế hệ mới của Wotech của máy làm mát ly tâm mang không khí hiệu quả cao áp dụng công nghệ mang lốp không khí rất đáng tin cậy và năng động.Việc sử dụng các vật liệu hợp kim nhôm cấp hàng không vũ trụ và các quy trình cung cấp độ tin cậy và khả năng chống nhiệt độ cao hơn.
● Máy nén tiên tiến
Các vòng bi tấm khí động
Không cần dầu bôi trơn hoặc thiết bị phụ trợ
Bắt đầu ngay lập tức ở tốc độ xoay cực cao
Cấu trúc nhỏ gọn
Hơn 2 triệu vòng đời bắt đầu-ngừng
Không mất hiệu quả từ hệ thống lưu thông
Độ chính xác điều khiển cao
● Hệ thống bôi trơn không dầu
Không cần các vòng bi hoặc hệ thống bôi trơn bằng dầu.
● Công nghệ động cơ đồng bộ với nam châm vĩnh viễn
Động cơ đồng bộ nam châm vĩnh viễn tốc độ cao
mật độ công suất cao, kích thước nhỏ gọn, cấu trúc nhẹ, hiệu suất động cơ cao; hiệu suất động cơ đạt đến 99% trong phạm vi hoạt động đầy đủ
Phân phối nhiệt độ đồng nhất và làm mát hiệu quả; nhiệt độ động cơ được kiểm soát ở khoảng 40'C, đảm bảo hoạt động an toàn và hiệu quả
Sử dụng lõi thép silicon giảm mất mát và nam châm vĩnh cửu đất hiếm hiệu suất cao cho hiệu quả động cơ cao và mất điện tổng thể thấp
Sử dụng Space Vector Pulse Width Modulation ($VPWM) để điều chỉnh và điều khiển tốc độ; tự động thích nghi với các thay đổi tải với độ chính xác cao, dòng khởi động thấp, dòng hoạt động thấp,và chi phí năng lượng và phân phối thấp trong suốt cuộc đời
Thẳng và đáng tin cậy
Các công nghệ và thành phần cốt lõi tự phát triển đảm bảo hoạt động đáng tin cậy lâu dài trong nhiều điều kiện khắc nghiệt khác nhau
● Vật liệu dùng trong ngành hàng không vũ trụ
Các thành phần quan trọng sử dụng vật liệu hợp kim cấp hàng không vũ trụ, đảm bảo sự ổn định cấu trúc lâu dài và an toàn trong điều kiện khắc nghiệt.
●Hệ thống điều khiển chính xác
Hệ thống điều khiển điện cung cấp tự động hóa hoàn toàn, đảm bảo hoạt động hiệu quả và an toàn của đơn vị.
●Máy biến đổi Công nghệ điều khiển
Được xây dựng trong IGBT (Insulated Gate Bipolar Transistor) là một biến tần có thể chuyển đổi điện áp DC đầu vào thành điện áp AC ba pha có thể điều chỉnh.Các tín hiệu từ động cơ và điều khiển vòng bi quyết định tần số đầu vào, điện áp và pha của biến tần, và điều chỉnh tốc độ động cơ tương ứng để đáp ứng các yêu cầu tải trên trang web.
●Thiết kế chống rung cho máy nén
Hiệu quả làm giảm rung động tại cơ sở máy nén và vòng bi, tăng tính ổn định và độ bền của hệ thống.
●Tuổi thọ hoạt động kéo dài
Từ ngày 1 tháng 11 năm 2021 đến ngày 31 tháng 5 năm 2022, thử nghiệm độ tin cậy của máy nén không khí mang tâm đã cho thấy số lần khởi động và tắt chu kỳ là 5,57 triệu lần, xác nhận độ bền tuyệt vời.
Phạm vi hoạt động rộng
Công nghệ đa lõi trải qua một phạm vi hoạt động rộng.Đảm bảo sự ổn định liên tục a0Đơn vị hỗ trợ các hoạt động bắt đầu/ngừng thường xuyên trong khi duy trì thời gian hoạt động không dầu trên 90% và biến động hàm lượng chất làm mát trong 10%
●Kiểm soát phối hợp đa công nghệ
Hệ thống điều khiển thế hệ mới của Wotech tích hợp nhiều chế độ điều khiển,sử dụng logic điều khiển thích nghi thông minh và các thuật toán phân phối tải nâng cao để đạt được hoạt động phối hợp của nhiều máy nén.
Công nghệ GV (Guide Vane) tiên tiến giúp tăng hiệu quả hệ thống trên nhiều tải trọng khác nhau, giữ độ lệch trong phạm vi 10% trong khi khởi động và tắt máy.
Trong môi trường phức tạp, hệ thống thông minh duy trì hiệu quả cao và hoạt động không dầu.
●Công nghệ hoạt động ở nhiệt độ môi trường thấp
Hỗ trợ khởi động nhiệt độ thấp và hoạt động ổn định xuống nhiệt độ môi trường -20 °C.Các phương pháp tiêm hơi tiên tiến và các chiến lược kiểm soát tan băng thích nghi cho phép hoạt động đáng tin cậy của đơn vị ngay cả trong điều kiện rất khiêm tốn và rất lớn, máy móc nó có thể sử dụng cho các trung tâm dữ liệu, phòng thí nghiệm, xưởng điện tử và các môi trường được kiểm soát chính xác khác.
●Thiết kế toàn diện về an toàn cấp công nghiệp
Đơn vị tích hợp nhiều tính năng bảo vệ bao gồm van mở rộng điện tử, cảm biến nhiệt độ và áp suất, bảng điều khiển thông minh,và hoàn chỉnh lỗi diagnosis audicables lỗi cô lập và báo động tự động để đảm bảo an toàn thiết bị và lâu dài ổn định
Thông số kỹ thuật
| Mô hình số. | WBC-200RTP-B-S(KE-QXF) | WBC-250RTP-B-S(KE-QXF) | WBC-300RTP-B-S(KE-QXF) | ||
| Mô tả | USRT | 200 | 250 | 300 | |
| Tình trạng làm mát Nhiệt độ nước làm mát:W30-35°C Nhiệt độ nước lạnh:W17~12°C |
Khả năng làm mát(Phía người dùng) | KW | 752.3 | 940.3 | 1128.4 |
| Năng lượng đầu vào | KW | 111.4 | 137.9 | 174.9 | |
| Hiện tại | A | 199.4 | 246.7 | 313.0 | |
| EER | W/W | 6.75 | 6.82 | 6.45 | |
| IPLV | W/W | 9.08 | 9.16 | 8.91 | |
| Năng lượng đầu vào tối đa | KW | 133.7 | 165.5 | 209.9 | |
| Điện vào tối đa | A | 239.2 | 296.0 | 375.6 | |
| Cung cấp điện | V/PH/HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | |
| Máy ép | Loại | Không dầu Inverter Air Suspension Phía tâm | |||
| Chất làm mát | R134a | R134a | R134a | ||
| Số lượng | Đặt | 1 | 1 | 2 | |
| Cách bắt đầu | Máy biến đổi | Máy biến đổi | Máy biến đổi | ||
| Phạm vi điều chỉnh năng lượng | 40% ~ 100% | 40% ~ 100% | 40% ~ 100% | ||
| Máy bốc hơi | Loại | Loại đổ đầy đầy hiệu quả cao | |||
| Dòng chảy nước ở phía nước lạnh | m3/h | 129.4 | 161.7 | 194.1 | |
| Kháng nước ở phía nước lạnh | Kpa | 50 | 60 | 60 | |
| Giao diện phía nước lạnh | inch | DN150 | DN200 | DN200 | |
| Phạm vi nhiệt độ dung dịch đông lạnh | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
| Bộ ngưng tụ | Loại | Làn ống trong vỏ hiệu quả cao | |||
| Dòng chảy nước ở phía nước lạnh | m3/h | 161.7 | 202.2 | 242.6 | |
| Kháng nước ở phía nước lạnh | Kpa | 40 | 50 | 50 | |
| Giao diện phía nước lạnh | inch | DN150 | DN200 | DN200 | |
| Phạm vi nhiệt độ dung dịch đông lạnh | °C | 15~40 | 15~40 | 15~40 | |
| Kích thước đơn vị | L / W / H | mm | 3465/1470/2150 | 3855/1550/2245 | 4105/1750/2295 |
| Trọng lượng đơn vị | kg | 2730 | 3500 | 3605 | |
| Hoạt động trọng lượng | kg | 3139.5 | 4025 | 4145.75 | |
|
|
| Tên thương hiệu: | Wotech |
| Số mẫu: | WBC-200RTP-B-S(KE-QXF) |
Không dầu Inverter Air Suspension Centrifugal Chiller lý tưởng cho các tòa nhà thương mại, bệnh viện, trung tâm dữ liệu
Tiết kiệm năng lượng và không sử dụng dầu
●Công nghệ treo không khí
Thế hệ mới của Wotech của máy làm mát ly tâm mang không khí hiệu quả cao áp dụng công nghệ mang lốp không khí rất đáng tin cậy và năng động.Việc sử dụng các vật liệu hợp kim nhôm cấp hàng không vũ trụ và các quy trình cung cấp độ tin cậy và khả năng chống nhiệt độ cao hơn.
● Máy nén tiên tiến
Các vòng bi tấm khí động
Không cần dầu bôi trơn hoặc thiết bị phụ trợ
Bắt đầu ngay lập tức ở tốc độ xoay cực cao
Cấu trúc nhỏ gọn
Hơn 2 triệu vòng đời bắt đầu-ngừng
Không mất hiệu quả từ hệ thống lưu thông
Độ chính xác điều khiển cao
● Hệ thống bôi trơn không dầu
Không cần các vòng bi hoặc hệ thống bôi trơn bằng dầu.
● Công nghệ động cơ đồng bộ với nam châm vĩnh viễn
Động cơ đồng bộ nam châm vĩnh viễn tốc độ cao
mật độ công suất cao, kích thước nhỏ gọn, cấu trúc nhẹ, hiệu suất động cơ cao; hiệu suất động cơ đạt đến 99% trong phạm vi hoạt động đầy đủ
Phân phối nhiệt độ đồng nhất và làm mát hiệu quả; nhiệt độ động cơ được kiểm soát ở khoảng 40'C, đảm bảo hoạt động an toàn và hiệu quả
Sử dụng lõi thép silicon giảm mất mát và nam châm vĩnh cửu đất hiếm hiệu suất cao cho hiệu quả động cơ cao và mất điện tổng thể thấp
Sử dụng Space Vector Pulse Width Modulation ($VPWM) để điều chỉnh và điều khiển tốc độ; tự động thích nghi với các thay đổi tải với độ chính xác cao, dòng khởi động thấp, dòng hoạt động thấp,và chi phí năng lượng và phân phối thấp trong suốt cuộc đời
Thẳng và đáng tin cậy
Các công nghệ và thành phần cốt lõi tự phát triển đảm bảo hoạt động đáng tin cậy lâu dài trong nhiều điều kiện khắc nghiệt khác nhau
● Vật liệu dùng trong ngành hàng không vũ trụ
Các thành phần quan trọng sử dụng vật liệu hợp kim cấp hàng không vũ trụ, đảm bảo sự ổn định cấu trúc lâu dài và an toàn trong điều kiện khắc nghiệt.
●Hệ thống điều khiển chính xác
Hệ thống điều khiển điện cung cấp tự động hóa hoàn toàn, đảm bảo hoạt động hiệu quả và an toàn của đơn vị.
●Máy biến đổi Công nghệ điều khiển
Được xây dựng trong IGBT (Insulated Gate Bipolar Transistor) là một biến tần có thể chuyển đổi điện áp DC đầu vào thành điện áp AC ba pha có thể điều chỉnh.Các tín hiệu từ động cơ và điều khiển vòng bi quyết định tần số đầu vào, điện áp và pha của biến tần, và điều chỉnh tốc độ động cơ tương ứng để đáp ứng các yêu cầu tải trên trang web.
●Thiết kế chống rung cho máy nén
Hiệu quả làm giảm rung động tại cơ sở máy nén và vòng bi, tăng tính ổn định và độ bền của hệ thống.
●Tuổi thọ hoạt động kéo dài
Từ ngày 1 tháng 11 năm 2021 đến ngày 31 tháng 5 năm 2022, thử nghiệm độ tin cậy của máy nén không khí mang tâm đã cho thấy số lần khởi động và tắt chu kỳ là 5,57 triệu lần, xác nhận độ bền tuyệt vời.
Phạm vi hoạt động rộng
Công nghệ đa lõi trải qua một phạm vi hoạt động rộng.Đảm bảo sự ổn định liên tục a0Đơn vị hỗ trợ các hoạt động bắt đầu/ngừng thường xuyên trong khi duy trì thời gian hoạt động không dầu trên 90% và biến động hàm lượng chất làm mát trong 10%
●Kiểm soát phối hợp đa công nghệ
Hệ thống điều khiển thế hệ mới của Wotech tích hợp nhiều chế độ điều khiển,sử dụng logic điều khiển thích nghi thông minh và các thuật toán phân phối tải nâng cao để đạt được hoạt động phối hợp của nhiều máy nén.
Công nghệ GV (Guide Vane) tiên tiến giúp tăng hiệu quả hệ thống trên nhiều tải trọng khác nhau, giữ độ lệch trong phạm vi 10% trong khi khởi động và tắt máy.
Trong môi trường phức tạp, hệ thống thông minh duy trì hiệu quả cao và hoạt động không dầu.
●Công nghệ hoạt động ở nhiệt độ môi trường thấp
Hỗ trợ khởi động nhiệt độ thấp và hoạt động ổn định xuống nhiệt độ môi trường -20 °C.Các phương pháp tiêm hơi tiên tiến và các chiến lược kiểm soát tan băng thích nghi cho phép hoạt động đáng tin cậy của đơn vị ngay cả trong điều kiện rất khiêm tốn và rất lớn, máy móc nó có thể sử dụng cho các trung tâm dữ liệu, phòng thí nghiệm, xưởng điện tử và các môi trường được kiểm soát chính xác khác.
●Thiết kế toàn diện về an toàn cấp công nghiệp
Đơn vị tích hợp nhiều tính năng bảo vệ bao gồm van mở rộng điện tử, cảm biến nhiệt độ và áp suất, bảng điều khiển thông minh,và hoàn chỉnh lỗi diagnosis audicables lỗi cô lập và báo động tự động để đảm bảo an toàn thiết bị và lâu dài ổn định
Thông số kỹ thuật
| Mô hình số. | WBC-200RTP-B-S(KE-QXF) | WBC-250RTP-B-S(KE-QXF) | WBC-300RTP-B-S(KE-QXF) | ||
| Mô tả | USRT | 200 | 250 | 300 | |
| Tình trạng làm mát Nhiệt độ nước làm mát:W30-35°C Nhiệt độ nước lạnh:W17~12°C |
Khả năng làm mát(Phía người dùng) | KW | 752.3 | 940.3 | 1128.4 |
| Năng lượng đầu vào | KW | 111.4 | 137.9 | 174.9 | |
| Hiện tại | A | 199.4 | 246.7 | 313.0 | |
| EER | W/W | 6.75 | 6.82 | 6.45 | |
| IPLV | W/W | 9.08 | 9.16 | 8.91 | |
| Năng lượng đầu vào tối đa | KW | 133.7 | 165.5 | 209.9 | |
| Điện vào tối đa | A | 239.2 | 296.0 | 375.6 | |
| Cung cấp điện | V/PH/HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | 380V 3N ~ 50HZ | |
| Máy ép | Loại | Không dầu Inverter Air Suspension Phía tâm | |||
| Chất làm mát | R134a | R134a | R134a | ||
| Số lượng | Đặt | 1 | 1 | 2 | |
| Cách bắt đầu | Máy biến đổi | Máy biến đổi | Máy biến đổi | ||
| Phạm vi điều chỉnh năng lượng | 40% ~ 100% | 40% ~ 100% | 40% ~ 100% | ||
| Máy bốc hơi | Loại | Loại đổ đầy đầy hiệu quả cao | |||
| Dòng chảy nước ở phía nước lạnh | m3/h | 129.4 | 161.7 | 194.1 | |
| Kháng nước ở phía nước lạnh | Kpa | 50 | 60 | 60 | |
| Giao diện phía nước lạnh | inch | DN150 | DN200 | DN200 | |
| Phạm vi nhiệt độ dung dịch đông lạnh | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
| Bộ ngưng tụ | Loại | Làn ống trong vỏ hiệu quả cao | |||
| Dòng chảy nước ở phía nước lạnh | m3/h | 161.7 | 202.2 | 242.6 | |
| Kháng nước ở phía nước lạnh | Kpa | 40 | 50 | 50 | |
| Giao diện phía nước lạnh | inch | DN150 | DN200 | DN200 | |
| Phạm vi nhiệt độ dung dịch đông lạnh | °C | 15~40 | 15~40 | 15~40 | |
| Kích thước đơn vị | L / W / H | mm | 3465/1470/2150 | 3855/1550/2245 | 4105/1750/2295 |
| Trọng lượng đơn vị | kg | 2730 | 3500 | 3605 | |
| Hoạt động trọng lượng | kg | 3139.5 | 4025 | 4145.75 | |
